前のチュートリアルで作成した、project1.outアプリケーションを、C-SPYで実行します。C-SPYには、変数のモニタ、ブレークポイントの設定、逆アセンブリモードでのコード表示、レジスタとメモリのモニタ、［ターミナルI/O］ウィンドウなどへのプログラム出力の出力などの機能があります。

C-SPYデバッガを起動する前に、いくつかのオプションを設定する必要があります。

IDEでは、複数のウィンドウを特定の位置にドッキングして、タブグループとして編成できます。また、ウィンドウをフローティング化することができます。フローティングウィンドウは、常に他のウィンドウよりも前に表示されます。フローティングウィンドウのサイズや位置を変更しても、現在開かれている他のウィンドウは影響を受けません。

IAR Embedded Workbench® IDEメインウィンドウの下端にあるステータスバーには、ウィンドウのサイズを変更するためのヘルプが用意されています。詳細については、 『ARM®用IDEプロジェクト管理およびビルドガイド』を参照してください。

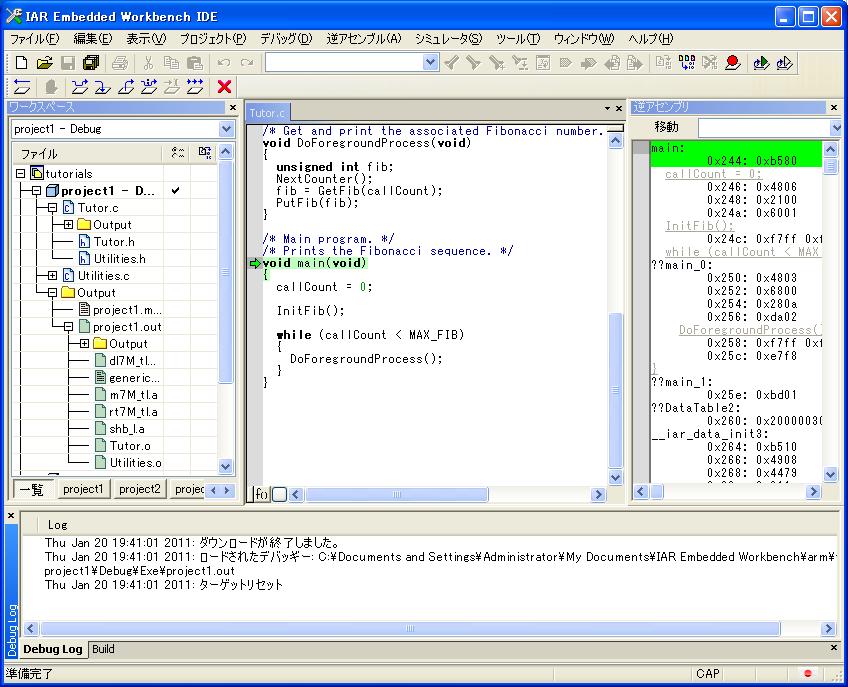

以下のウィンドウとウィンドウの内容が開き、画面に表示されていることを確認します。その内容は、アクティブビルド設定[tutorials - project1]が表示される［ワークスペース］ウィンドウ、ソースファイルTutor.cとUtilities.cが表示されるエディタウィンドウ、および［デバッグログ］ウィンドウです。

別の方法として、ツールバーの［ステップオーバ］ボタンをクリックすることもできます。

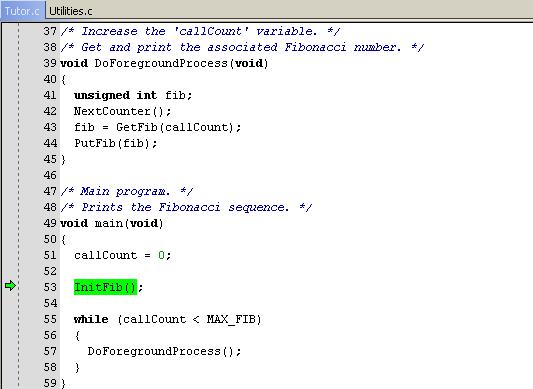

InitFib関数の呼出し位置までステップ実行します。

別の方法として、ツールバーの［ステップイン］ボタンをクリックすることもできます。

ソースレベルで［ステップオーバ］コマンドと［ステップイン］コマンドを使用すると、一度に1つずつアプリケーションの文を実行できます。［ステップイン］は、関数やサブルーチン呼出しの内部でもステップ実行を続けます。一方、［ステップオーバ］は、1ステップで1つの関数呼出しを実行します。詳細については、『C-SPY® ARM®用デバッグガイド』を参照してください。

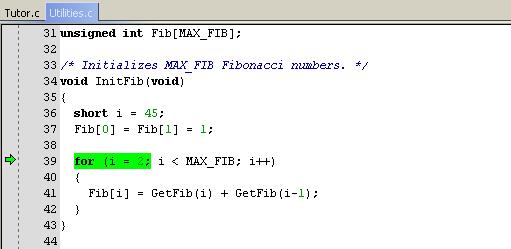

［ステップイン］を実行すると、アクティブウィンドウがUtilities.cに切り替ります。これは、InitFib関数がこのファイルに存在するためです。

文レベルで実行することもできます。［デバッグ］>［次の実行文が設定されました］を選択すると、一度に1つずつ文を実行します。別の方法として、ツールバーの［次の実行文が設定されました］ボタンをクリックすることもできます。

このコマンドが［ステップオーバ］コマンドや［ステップイン］コマンドと異なる動作をすることに注意してください。

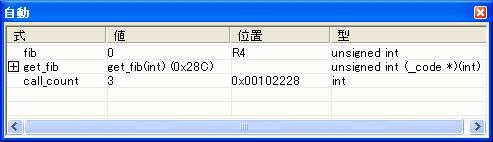

C-SPYでは、ソースコードの変数や式をモニタして、アプリケーションを実行したときのそれらの値をトレースできます。いくつかの方法で変数を参照できます。たとえば、ソースウィンドウで変数をマウスポインタで指す方法や、［自動］、［ローカル］、［ライブウォッチ］、［静的］、または［ウォッチ］のいずれかのウィンドウを開く方法があります。このチュートリアルでは、これらの方法の一部を説明します。変数の検証の詳細については、『C-SPY® ARM®用デバッグガイド』を参照してください。

エディタウィンドウから［ウォッチ］ウィンドウに変数をドラッグしても、ウォッチポイントを設定できます。

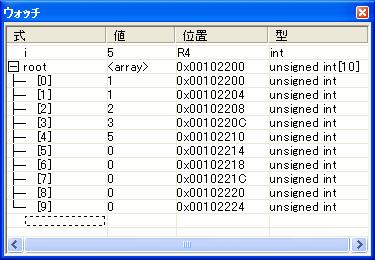

［ウォッチ］ウィンドウには、iとFibの現在の値が表示されます。Fib配列を展開すると、さらに詳細にモニタできます。

C-SPYには、多くの機能を備えた強力なブレークポイントシステムが用意されています。ブレークポイントの詳細については、『C-SPY® ARM®用デバッグガイド』を参照してください。

最も使いやすいのは、対話的に設定する方法です。文の内部か近くに挿入ポイントを配置してから［ブレークポイントの切替え］コマンドを選択し、ブレークポイントを対話的に設定します。

別の方法として、ツールバーの［ブレークポイントの切替え］ボタンをクリックすることもできます。

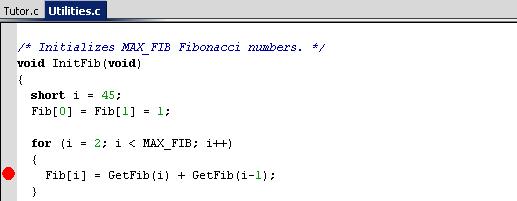

ブレークポイントが、この関数呼出しに設定されます。関数呼出しが強調表示され、余白に赤色の点でブレークポイント位置が示されます。

定義済みのブレークポイントを全て表示するには［表示］>［ブレークポイント］を選択して、［ブレークポイント］ウィンドウを開きます。［デバッグログ］ウィンドウに、ブレークポイントの実行に関する情報が表示されます。

別の方法として、ツールバーの［実行］ボタンをクリックすることもできます。

設定されたブレークポイントまでアプリケーションが実行されます。［ウォッチ］ウィンドウにはFib式の値が表示され、［デバッグログ］ウィンドウにはブレークポイントに関する情報が表示されます。

C-SPYでは、通常はC/C++ソースモードを使用するほうが短時間で直接的にデバッグできます。ただし、低レベルルーチンも完全に制御する必要がある場合は、逆アセンブリモードでデバッグすることもできます。このモードでは、1つのステップが1つのアセンブラ命令に対応します。C-SPYでは、2つのモードを自由に切り替えることができます。

コードカバレッジ情報を表示するには、［逆アセンブリ］ウィンドウで右クリックして［コードカバレッジ］>［有効］を選択し、コンテキストメニューから［コードカバレッジ］>［表示］を選択します。

［逆アセンブリ］ウィンドウでステップコマンドを試しても、コードカバレッジ情報が緑の菱形で表示されることを確認します。

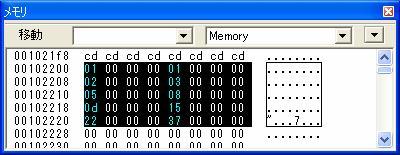

［メモリ］ウィンドウを使用すると、選択したメモリエリアをモニタできます。以下の例では、配列Fibに対応するメモリがモニタされます。

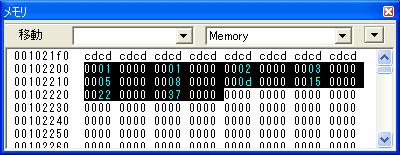

［メモリ］ウィンドウでFibに対応するメモリの内容が選択されます。

必ずしもすべてのメモリ単位がCアプリケーションのInitFib関数で初期化されたわけではない場合、ステップオーバを継続すると、メモリの内容がどのように更新されるか分かります。

メモリの内容を変更するには、［メモリ］ウィンドウで値を編集します。編集するメモリの内容に挿入ポイントを配置して、値を入力します。

場合によっては、stdinやstdoutを使用するアプリケーションの構文を、ハードウェアを使用しないでデバッグする必要があります。C-SPYでは、［ターミナルI/O］ウィンドウを使用して、stdinとstdoutをシミュレーションできます。

ウィンドウに表示される内容は、アプリケーションをどこまで実行したかによって異なります。

別の方法として、ツールバーの［実行］ボタンをクリックすることもできます。

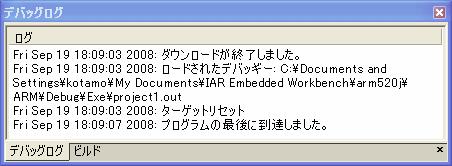

C-SPYは、それ以上ブレークポイントを検出しなければ、そのままアプリケーションの最後に到達しました、［プログラムの 最後まで実行］メッセージを［デバッグログ］ウィンドウに出力します。

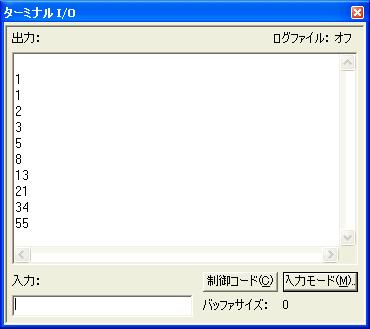

これで、アプリケーションからのすべての出力が［ターミナルI/O］ウィンドウに表示されました。

既存のアプリケーションをもう一度起動する場合は、［デバッグ］>［リセット］を選択するか、ツールバーの［リセット］ボタンをクリックします。

C-SPYには、他にも多くのデバッグ機能があります。マクロや割込みシミュレーションなど、その一部については、以降のチュートリアルの章で説明します。

C-SPYの詳細な使用方法については、『C-SPY® ARM®用デバッグガイド』を参照してください。
